IEC60331/EN50200 অগ্নি প্রতিরোধ, তারের এবং তারের জন্য যান্ত্রিক শক এবং জল স্প্রে পরীক্ষার যন্ত্র

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Advanced Instruments
সাক্ষ্যদান:	BS 6387;IEC 60331;BS 8491;EN 50200
মডেল নম্বার:	AIC-52019BS

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	$3000~$5000
প্যাকেজিং বিবরণ:	প্লাইউড কেস
ডেলিভারি সময়:	90 দিন
পরিশোধের শর্ত:	এল/সি, টি/টি, ডি/পি
যোগানের ক্ষমতা:	10 সেট/মাস

ভালো দাম এখন যোগাযোগ

সেবা পরে:	12 ঘন্টা 12 মাসের মধ্যে প্রতিক্রিয়া	ওয়ারেন্টি:	1 পূর্ণ বছর
পরিবহন প্যাকেজ:	পাতলা পাতলা কাঠের কেস	পরীক্ষার মান:	BS 6387; IEC 60331; BS 8491; EN 50200
গ্যাস:	প্রোপেন, শুষ্ক সংকুচিত বায়ু	আবেদন:	তারের এবং তারের পরীক্ষা
রঙ:	ধূসর	অপারেশন:	স্বয়ংক্রিয়
পাওয়ার সাপ্লাই:	AC380V,50/60Hz,30A	স্পেসিফিকেশন:	1500 মিমি × 700 মিমি × 1200 মিমি (পরীক্ষা বন্ধনী আকার)
ফাংশন:	তারের আগুন প্রতিরোধ, শক এবং জল স্প্রে পরীক্ষক	শিখা তাপমাত্রা পরীক্ষা করুন:	950±40°C
পরীক্ষা ভোল্টেজ:	100~1000V
বিশেষভাবে তুলে ধরা:	IEC 60331; EN 50200 , BS 6387; BS 8491 , যান্ত্রিক কম্পন এবং আগুন প্রতিরোধ

সাধারণ পরিচিতি

1.1 পণ্যের বিবরণ

সম্পূর্ণ স্ট্যান্ডার্ড ফায়ার টেস্ট মেশিন ব্যাপক জিবি, এলইসি এবং বিএস স্ট্যান্ডার্ড। দহন টেস্টমেশিনের গঠন এবং কর্মক্ষমতা আগুনের বৈশিষ্ট্য পরীক্ষা, জল এবং অগ্নি প্রতিরোধের পরীক্ষা এবং যান্ত্রিক কম্পন এবং আগুন প্রতিরোধের পরীক্ষা রয়েছে। এই যন্ত্রটি বর্তমান, ভোল্টেজ, গ্যাস প্রবাহের পরীক্ষা প্রক্রিয়া নিয়ন্ত্রণ এবং নিরীক্ষণ করতে কম্পিউটার সফ্টওয়্যার গ্রহণ করে, বক্ররেখার পরীক্ষার ফলাফল মুদ্রণের জন্য আউটপুট হতে পারে। এটি 0.6~1Kv-এর বেশি না হওয়া রেটযুক্ত খনিজ উত্তাপযুক্ত তারের জন্য উপযুক্ত, এবং শিখা অবস্থায় দীর্ঘ সময়ের জন্য সার্কিটকে অক্ষত রাখতে পারে। ব্রিটিশ অগ্নি-প্রতিরোধী তারের মান BS6387 যোগের উপর ভিত্তি করে জাতীয় স্ট্যান্ডার্ড অগ্নি-প্রতিরোধী "সার্কিট অক্ষত তারের কর্মক্ষমতা প্রয়োজনীয়তা স্পেসিফিকেশন রাখতে আগুনের ক্ষেত্রে"।

1.2 সম্পর্কিত মান

BS 6387-2013
IEC 60331-(1,2,11,21,23,25):2018
BS 8491-2008
EN 50200-2006

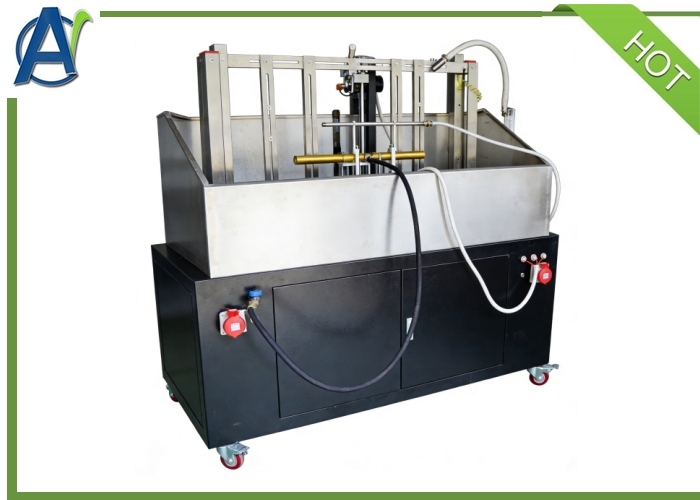

IEC60331/EN50200 অগ্নি প্রতিরোধ, তারের এবং তারের জন্য যান্ত্রিক শক এবং জল স্প্রে পরীক্ষার যন্ত্র 0

প্রযুক্তিগত পরামিতি

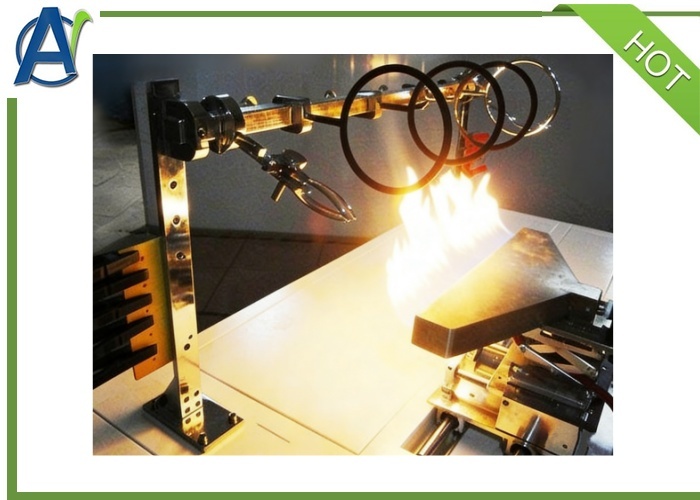

1. বিএস ফায়ার রেজিস্ট্যান্স টেস্ট

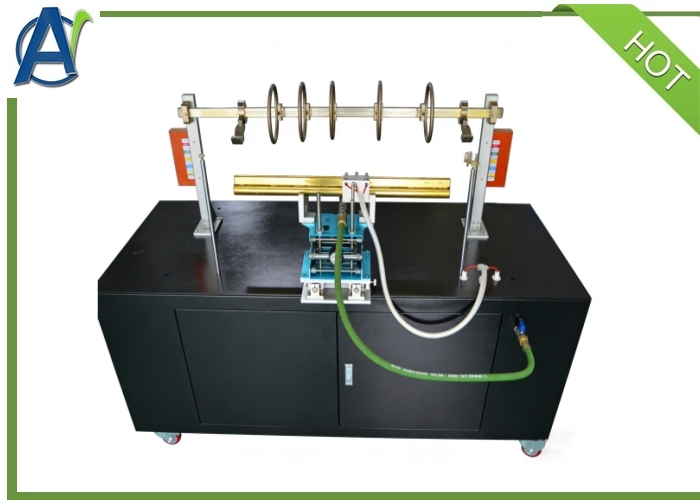

1.1 কেবল সাপোর্ট সিস্টেম
একটি ক্ল্যাম্পের মাধ্যমে তারের খাপের এক প্রান্তে তারেরটি অনুভূমিকভাবে আটকানো হয়। তারের মাঝের অংশটি দুটি ধাতব রিং দ্বারা স্থির করা হয়েছে (300 মিমি দূরত্বে), যা ডিভাইসের অন্যান্য ধাতব অংশের সাথে গ্রাউন্ড করা হয়েছে। পরীক্ষার সময় উল্লেখযোগ্যভাবে স্থানান্তরিত অন্যান্য তারগুলির জন্য 10 মিমি-এর কম ব্যাস সহ নিরস্ত্র তারগুলির জন্য, তিনটি অতিরিক্ত ধাতব রিং প্রয়োজন, প্রতিটি মূল রিং থেকে প্রায় 150 মিমি দূরত্বে স্থির করা হয়েছে।
1.2 ক্রমাগত সনাক্তকরণ ডিভাইস
পরীক্ষার সময়, কারেন্টকে কেবলের সমস্ত কোরের মধ্য দিয়ে যাওয়ার অনুমতি দেওয়া হয়, টেস্টভোল্টেজে 2A-এর সর্বোচ্চ অনুমোদিত লিকেজ কারেন্ট বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা সহ একটি তিন-ফেজ তারকা সংযুক্ত ট্রান্সফরমার। তারের অন্য প্রান্তে প্রতিটি কোর তারের সাথে একটি লোড সংযুক্ত থাকে এবং 0.25A এর কাছাকাছি একটি কারেন্ট কেবলের রেট করা ভোল্টেজে লোড হয়।
1.3 BS স্ট্যান্ডার্ড হিট সোর্স: AGF-1857B, অগ্রভাগের দৈর্ঘ্য 610mm বার্নার
1.4 জিবি স্ট্যান্ডার্ড হিট সোর্স: AGF-1857B এর সাথে সঙ্গতিপূর্ণ, 500 মিমি বার্নারের অগ্রভাগের দৈর্ঘ্য
1.5 তাপমাত্রা পরিমাপ: 1.5 মিমি ব্যাস সাঁজোয়া থার্মোমিটার এয়ার ইনলেটের কাছে স্থাপন করা, বার্নার থেকে 75 মিমি উপরে, বার্নারের সমান্তরাল। 1.6 পরীক্ষা শিখা তাপমাত্রা: 950 + 40 °সে
1.7 নমুনা: নমুনাটি সমাপ্ত পণ্যের একটি অংশ, 1200 মিমি-এর চেয়ে কম নয়, প্রতিটি প্রান্তে 100 মিমি শীট এবং কভার অপসারণ করা হয়। তারের উভয় প্রান্তে থাকা তারগুলি বৈদ্যুতিক সংযোগ অনুসারে সংযুক্ত থাকতে হবে।
1.8 টেস্ট ভোল্টেজ: 100~1000V নিয়মিত
1.8 পরীক্ষা বর্তমান: 100~260mA নিয়মিত

2.যান্ত্রিক কম্পন প্রতিরোধের এবং আগুন প্রতিরোধের পরীক্ষা

2.1 BS ফায়ার রেজিস্ট্যান্ট lmpact বন্ধনী:
প্রাচীরটি তাপ-প্রতিরোধী এবং শিখা-প্রতিরোধী পদার্থের সমন্বয়ে গঠিত এবং দুটি অনুভূমিক ইস্পাত বিমের উপর স্থির করা হয়েছে, একটি বোর্ডের উপরের অংশে এবং অন্যটি বোর্ডের নীচে। এই বোর্ডটি প্রায় 900 মিমি লম্বা, 300 মিমি চওড়া এবং 9 মিমি পুরু এবং দেয়ালের মোট ওজন (যেমন সাপোর্টিং ফ্রেম সহ বোর্ড) 10 + 0.5 কেজি। প্রতিটি স্টিল বিম হল একটি বর্গাকার ইস্পাত পাইপ যার দৈর্ঘ্য প্রায় 1 মি এবং 25 মিমি। ফাইলিং উপাদান প্রয়োজন হলে, এটি ইস্পাত মরীচি ভিতরে স্থাপন করা প্রয়োজন. উপরের স্টিলের মরীচিটি অবশ্যই প্লেটের উপর স্থির করতে হবে যাতে এর উপরের পৃষ্ঠটি প্লেটের উপরের প্রান্তের সাথে ফ্লাশ হয়। প্রতিটি ইস্পাত মরীচি এবং প্লেটের বাইরের প্রান্তে একটি অনুভূমিক গর্ত রয়েছে এবং এর সুনির্দিষ্ট অবস্থান সমর্থন প্যাড এবং সাপোর্ট ফ্রেমের নির্দিষ্ট প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়। প্রাচীরটি চারটি রাবার বুশিং দ্বারা ফ্রেমের সাথে আবদ্ধ, যার ব্যাস প্রায় 32 মিমি এবং পুরুত্ব 20 মিমি। 2.2 GB ফায়ার রেজিস্ট্যান্ট lmpact বন্ধনী:
2.2.1EC60331-1
20 মিমি তারের বেশি ব্যাসের বাইরের নমুনা, ইমপ্যাক্ট টেস্ট ল্যাডার ফ্রেমে একটি ইস্পাত ফ্রেম রয়েছে, স্টিলের দুটি কেন্দ্রের মধ্যে থাকা মইয়ের ফ্রেমটি বাম এবং ডানে সামঞ্জস্য করা যেতে পারে, টেস্ট ল্যাডার ফ্রেমের দৈর্ঘ্য 1200 + 100 মিমি, উচ্চতা 600 + 50 মিমি, ফ্রেমের মোট ভর 42 কেজি +4 (18 + 1 কেজির জন্য জাতীয় মান)।

2.3 তাপের উৎস: AGF-1857B অনুযায়ী বার্নার, অগ্রভাগের দৈর্ঘ্য 500 মিমি

2.4 তাপমাত্রা পরিমাপ: 1.5 মিমি ব্যাসের একটি সাঁজোয়া থার্মোমিটার, প্রাচীরের মধ্য দিয়ে থার্মোমিটার তৈরি করুন এবং থার্মোমিটারের একপ্রান্তটি ওয়াল থেকে 8 মিমি-10 মিমি দূরে রাখুন। নিম্নোক্ত পদ্ধতির মাধ্যমে তাপমাত্রা পরিমাপ করা হয়: (ওউ-কার্বন স্টিলের রড যার ব্যাস 3 মিমি + 5%, 300 মিমি দৈর্ঘ্য, এটিতে একটি থার্মোমিটার বেঁধে দিন, যাতে এটি থেরোডের তাপমাত্রা পরিমাপ করতে পারে। রডটি ধরুন এবং এটি শিখার কাছাকাছি করুন, এটিকে 40 মিমি থেকে 50 মিমি দূরে রাখুন। স্টিলের রডের তাপমাত্রা 10 থেকে 20 সেকেন্ডের মধ্যে 400'℃ পৌঁছে যায়, যখন শিখার তাপমাত্রা 650 সেকেন্ডে পৌঁছায়, তখন 20 থেকে 40 সেকেন্ডে স্টিলের রডের তাপমাত্রা 400 ℃ পৌঁছায়।

2.5 পরীক্ষা শিখা তাপমাত্রা: 950 + 40 ℃।

2.6 ভাইব্রেশন ডিভাইস: একটি কম-কার্বন ইস্পাত রড দিয়ে গঠিত (ব্যাস 25mm + 5%, দৈর্ঘ্য 600mm + 5%)। রডের অনুদৈর্ঘ্য বিভাগটি দেয়ালের সমান্তরাল এবং দেয়ালের শীর্ষ থেকে 200 মিমি উপরে। একটি অক্ষ এটিকে দুটি অংশে বিভক্ত করে, 200mm এবং 400mm, যার লম্বা অংশটি প্রাচীরের দিকে থাকে। 30 + 2 সেকেন্ডের দূরত্বে 60 * C-এ সমান্তরাল অবস্থান থেকে প্রাচীরের মাঝখানে পতন। 2.6 টেস্ট ভোল্টেজ: 100~1000V সামঞ্জস্যযোগ্য।
2.7 পরীক্ষা বর্তমান: 100~260mA নিয়মিত

3.বিএস জল এবং আগুন প্রতিরোধের পরীক্ষা

3.1 তাপের উত্স: AGF-1857B এর সাথে সামঞ্জস্যপূর্ণ, 500 মিমি অগ্রভাগের দৈর্ঘ্য সহ একটি বার্নার।3.2 তাপমাত্রা পরিমাপ: কেবলের পৃষ্ঠের নীচে 1.5 মিমি ব্যাসের একটি সাঁজোয়া থার্মোমিটার রাখুন3.3 পরীক্ষা শিখা তাপমাত্রা: 650 ℃ +40C
3.4 ওয়াটার স্প্রে: বার্নারের মাঝখানে একটি টেস্ট স্ট্যান্ডে একটি ঝরনা অগ্রভাগ বসানো, চাপ 250kPa থেকে 350kPa, স্প্রে 0.25L/m' থেকে 0.30L/m? নমুনার চারপাশে জল। এই হার পরিমাপের জন্য একটি সংগ্রহ ট্রে প্রয়োজন, এই ট্রেটির একটি পর্যাপ্ত গভীরতা থাকা উচিত যাতে তার দীর্ঘ অক্ষটি তারের অক্ষের সমান্তরাল করে এবং কেন্দ্রে স্থাপন করা যায়। এই ট্রে প্রায় 100 মিমি চওড়া 400 মিমি লম্বা।
3.5 নমুনা: সমাপ্ত পণ্য থেকে নমুনা 1500 মিমি থেকে বড়, এবং পরিবেষ্টিত তাপমাত্রায় নমন পরীক্ষা করা হয়েছে, প্রতিটি প্রান্তে 100 মিমি এর আবরণ এবং আবরণের স্তরগুলি সরিয়ে ফেলা হয়েছে। তারের প্রান্তে থাকা সীসা তারগুলিকে বৈদ্যুতিক সংযোগ এবং নির্মাতাদের পরামর্শ অনুযায়ী সঠিকভাবে পরিচালনা করা উচিত 3.6 টেস্ট ভোল্টেজ: 100 ~ 1000V সামঞ্জস্যযোগ্য
3.7 পরীক্ষা বর্তমান: 100~260mA নিয়মিত

প্রযুক্তিগত বৈশিষ্ট্য

• অগ্নি প্রতিরোধের পরীক্ষা বন্ধনী: 1500mm(W)x700mm(D)x1200mm(H)

1500mm(W)x800mm(D)x1575mm(H)

কন্ট্রোল চেম্বারের আকার: 1580mm(W)x825mm(D)x1200mm(H)

•পানির ট্যাঙ্কের আকার: 1270mmx 1200mmx 900mm
• টেস্ট চেম্বার: (গ্রাহক দ্বারা সরবরাহিত)
•বায়ু উৎস: প্রোপেন, শুষ্ক সংকুচিত বায়ু (গ্রাহক দ্বারা সরবরাহিত)

•বিদ্যুৎ সরবরাহ: তিন-ফেজ পাঁচ-তারের AC380V 50/60Hz 30A।

প্রসবের সময় কি?
প্রায় 90 দিন।
আপনার পেমেন্ট শর্তাবলী কি?
অগ্রিম T/T দ্বারা 30% প্রদান করা হয়, শিপিংয়ের আগে T/T দ্বারা 70% প্রদান করা হয়।
আপনার গ্যারান্টি শর্তাবলী কি?
সমস্ত পণ্যের ওয়ারেন্টি 1 বছর। এই সময়ের মধ্যে, আমাদের দ্বারা সৃষ্ট সমস্ত ত্রুটির জন্য আমরা দায়ী। এবং আমরা আজীবন প্রযুক্তিগত সহায়তা সরবরাহ করতে পারি।
আপনি প্রশিক্ষণ সরবরাহ করতে পারেন?
আমরা আমাদের কারখানায় প্রশিক্ষণ এবং বিনামূল্যে অনলাইন প্রশিক্ষণ সরবরাহ করতে পারি। অনসাইটে ইনস্টলেশন এবং প্রশিক্ষণের প্রয়োজন হলে, অনুগ্রহ করে প্রত্যেক ব্যক্তির জন্য টিকিট, বাসস্থান এবং বেতন USD280/দিনের জন্য অর্থ প্রদান করুন।
