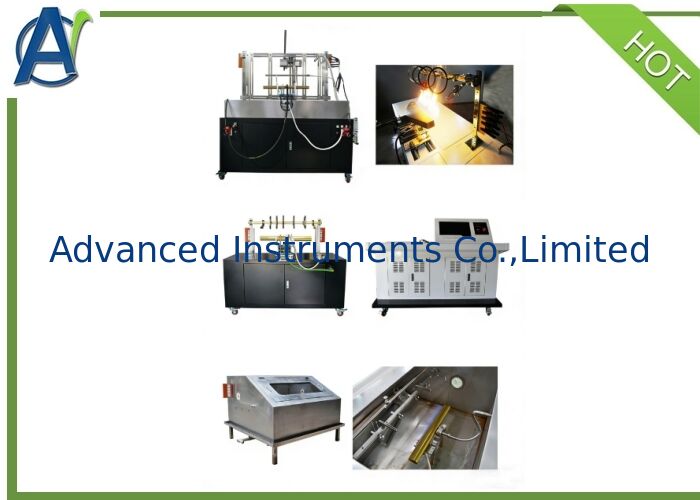

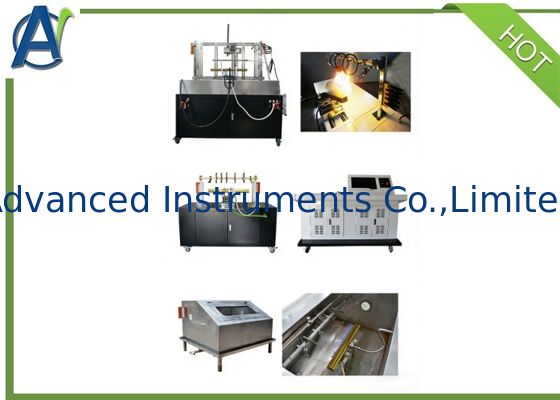

বিএস ৬৩৮৭ আইইসি ৬০৩৩১ ক্যাবল সার্কিট ইন্টিগ্রিটি ফায়ার রেজিস্ট্যান্স টেস্টার ইন ফায়ার কন্ডিশনস (ফুল স্ট্যান্ডার্ড)

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Advanced Instruments
সাক্ষ্যদান:	BS 6387;IEC 60331;BS 8491;EN 50200
মডেল নম্বার:	AIC-52019BS

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	$3000~$5000
প্যাকেজিং বিবরণ:	পাতলা পাতলা কাঠের কেস
ডেলিভারি সময়:	90 দিন
পরিশোধের শর্ত:	এল/সি, টি/টি, ডি/পি
যোগানের ক্ষমতা:	10 সিট/মাস

ভালো দাম এখন যোগাযোগ

সেবা পরে:	12 ঘন্টা 12 মাসের মধ্যে প্রতিক্রিয়া	ওয়ারেন্টি:	1 পূর্ণ বছর
পরিবহন প্যাকেজ:	পাতলা পাতলা কাঠের কেস	পরীক্ষার মান:	BS 6387; IEC 60331; BS 8491; EN 50200
গ্যাস:	প্রোপেন, শুষ্ক সংকুচিত বায়ু	আবেদন:	তারের এবং তারের পরীক্ষা
রঙ:	ধূসর	অপারেশন:	স্বয়ংক্রিয়
স্পেসিফিকেশন:	1500 মিমি × 700 মিমি × 1200 মিমি (পরীক্ষা বন্ধনী আকার)	ফাংশন:	তারের আগুন প্রতিরোধ, শক এবং জল স্প্রে পরীক্ষক
শিখা তাপমাত্রা পরীক্ষা করুন:	950±40°C	পরীক্ষা ভোল্টেজ:	100~1000V
বিশেষভাবে তুলে ধরা:	বিএস 6387 , আইইসি 60331 , ক্যাবলের অগ্নি প্রতিরোধের পরীক্ষক

সাধারণ ভূমিকা

1.১ পণ্যের বর্ণনা

সম্পূর্ণ স্ট্যান্ডার্ড অগ্নি পরীক্ষার মেশিন ব্যাপক GB, lEC এবং BS মান। দহন পরীক্ষার মেশিনের কাঠামো এবং কর্মক্ষমতা অগ্নি বৈশিষ্ট্য পরীক্ষা অন্তর্ভুক্ত,জল ও অগ্নি প্রতিরোধের পরীক্ষা এবং যান্ত্রিক কম্পন ও অগ্নি প্রতিরোধের পরীক্ষাএই যন্ত্রটি বর্তমান, ভোল্টেজ, গ্যাস প্রবাহের পরীক্ষার প্রক্রিয়া নিয়ন্ত্রণ এবং পর্যবেক্ষণের জন্য কম্পিউটার সফ্টওয়্যার গ্রহণ করে, কার্ভের পরীক্ষার ফলাফলগুলি মুদ্রণের জন্য আউটপুট করা যায়।এটি খনিজ নিরোধক তারের জন্য উপযুক্ত যার নামমাত্র ভোটেশন 0 এর বেশি নয়.6 ~ 1 কেভি, এবং শিখা অবস্থার অধীনে দীর্ঘ সময়ের জন্য সার্কিটটি অক্ষত রাখতে পারে। In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.২ সংশ্লিষ্ট মান

বিএস ৬৩৮৭-২০১৩
আইইসি ৬০৩৩১-১,2,11,21,23,২৫):2018
বিএস ৮৪৯১-২০০৮
EN 50200-2006

বিএস ৬৩৮৭ আইইসি ৬০৩৩১ ক্যাবল সার্কিট ইন্টিগ্রিটি ফায়ার রেজিস্ট্যান্স টেস্টার ইন ফায়ার কন্ডিশনস (ফুল স্ট্যান্ডার্ড) 0

প্রযুক্তিগত পরামিতি

1. BS অগ্নি প্রতিরোধের পরীক্ষা

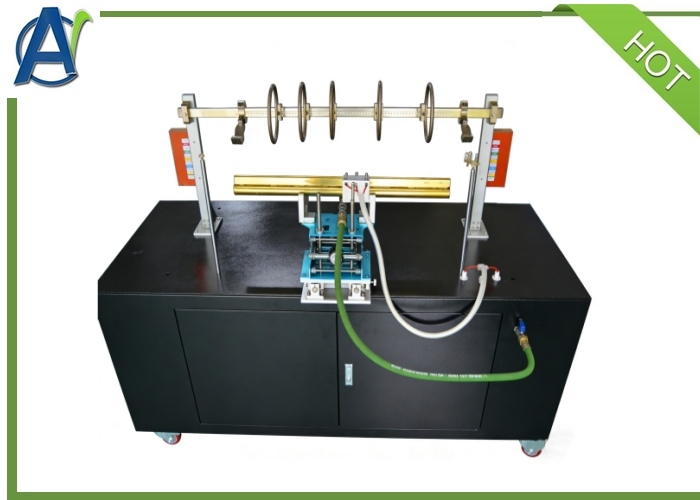

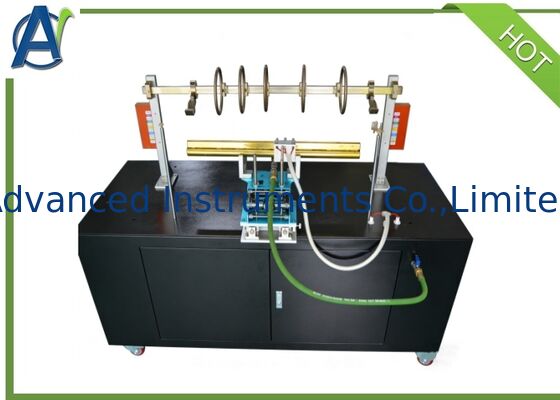

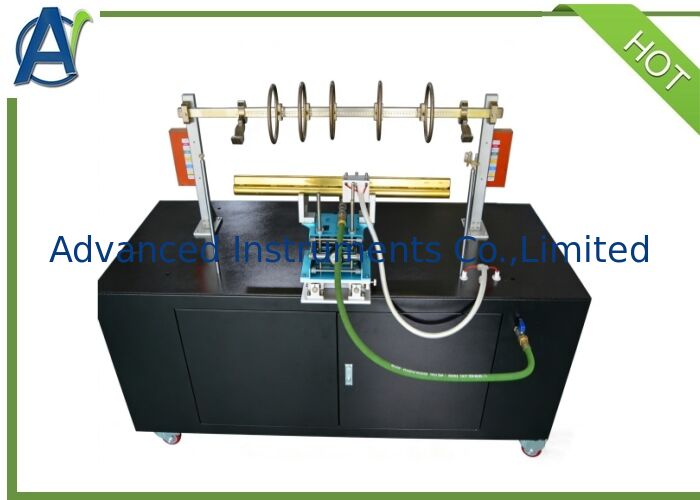

1.১ ক্যাবল সমর্থন সিস্টেম

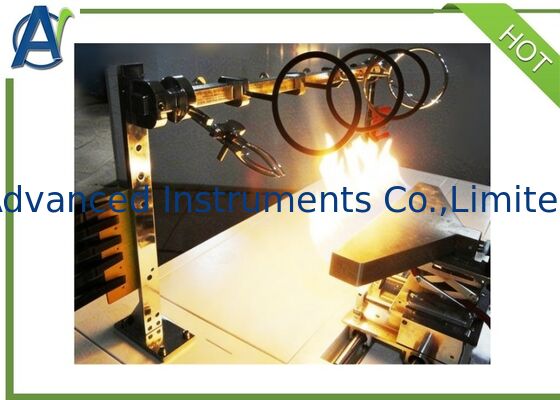

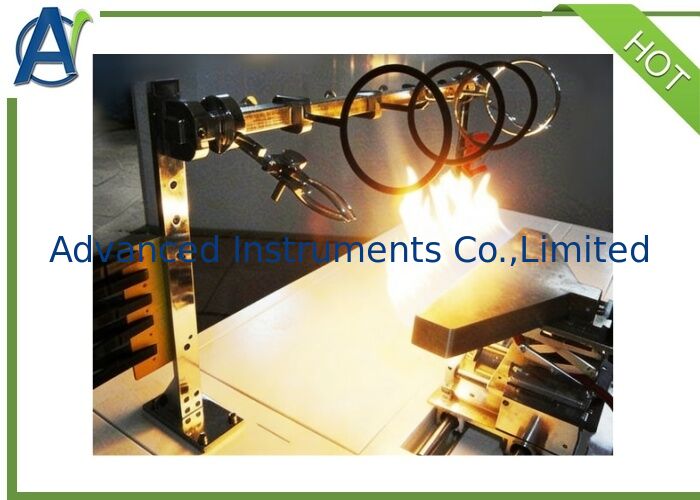

ক্যাবলটি একটি ক্ল্যাম্পের মাধ্যমে ক্যাবল শেলের এক প্রান্তে অনুভূমিকভাবে ক্লিপ করা হয়। ক্যাবলের মাঝের অংশটি দুটি ধাতব রিং দ্বারা সংযুক্ত ((৩০০ মিমি দূরে অবস্থিত),যা যন্ত্রের অন্যান্য ধাতব অংশের সাথে জমিতে সংযুক্ত. পরীক্ষা চলাকালীন উল্লেখযোগ্যভাবে স্থানচ্যুত অন্যান্য তারের জন্য 10 মিমি এর কম ব্যাসার্ধের অ-বিন্যস্ত তারের জন্য, তিনটি অতিরিক্ত ধাতব রিং প্রয়োজন হয়,প্রত্যেকটি মূল রিং থেকে প্রায় ১৫০ মিমি দূরত্বে স্থাপন করা হয়.
1.২ ক্রমাগত সনাক্তকরণ ডিভাইস
পরীক্ষার সময়, বর্তমানকে তারের সমস্ত কোর দিয়ে যেতে দেওয়া হয়,একটি থ্রি-ফেজ স্টার সংযুক্ত ট্রান্সফরমার যা পরীক্ষার ভোল্টেজে সর্বাধিক অনুমোদিত ফুটো প্রবাহ 2A বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা রাখেক্যাবলের অন্য প্রান্তে প্রতিটি কোর তারের সাথে একটি লোড সংযুক্ত করা হয় এবং ক্যাবলের নামমাত্র ভোল্টেজে 0.25A এর কাছাকাছি একটি বর্তমান লোড করা হয়।
1.3 BS স্ট্যান্ডার্ড তাপ উৎসঃ AGF-1857B অনুযায়ী, নল দৈর্ঘ্য610mm বার্নার
1.4 জিবি স্ট্যান্ডার্ড তাপ উৎসঃ AGF-1857B অনুযায়ী, 500 মিমি বার্নারের নল দৈর্ঘ্য
1.5 তাপমাত্রা পরিমাপঃ ১.৫ মিমি ব্যাসার্ধের বর্মড থার্মোমিটার বায়ু প্রবেশের কাছাকাছি, বার্নারের সমান্তরাল, বার্নারের ৭৫ মিমি উপরে স্থাপন করা।1.6 পরীক্ষার শিখা তাপমাত্রাঃ 950 + 40 °C
1.7 নমুনাঃ নমুনাটি সমাপ্ত পণ্যের একটি অংশ, যা 1200 মিমি কম নয়, যার প্রতিটি প্রান্তে 100 মিমি গহ্বর এবং আবরণ সরানো হয়েছে।তারের উভয় প্রান্তের তারগুলিকে বৈদ্যুতিক সংযোগের সাথে সামঞ্জস্যপূর্ণভাবে সংযুক্ত করা উচিত.
1.8 পরীক্ষার ভোল্টেজঃ 100~1000V নিয়মিত
1.8 পরীক্ষার স্রোতঃ 100 ~ 260mA নিয়মিত

2যান্ত্রিক কম্পন প্রতিরোধের এবং অগ্নি প্রতিরোধের পরীক্ষা

2.১ বিএস অগ্নি প্রতিরোধী ইম্প্যাক্ট ব্র্যাকেটঃ
দেয়ালটি তাপ প্রতিরোধী এবং অগ্নি প্রতিরোধী উপকরণগুলির সমন্বয়ে গঠিত এবং দুটি অনুভূমিক ইস্পাত মরীচিগুলির উপর সংযুক্ত, একটি বোর্ডের উপরের অংশে এবং অন্যটি বোর্ডের নীচে।এই বোর্ডটি প্রায় ৯০০ মিমি লম্বা, 300 মিমি প্রশস্ত, এবং 9 মিমি পুরু, এবং দেয়ালের মোট ওজন (যেমন সমর্থন কাঠামো সহ বোর্ড) 10 + 0.5kg। প্রতিটি স্টিল বিম প্রায় 1 মিটার এবং 25 মিমি দৈর্ঘ্যের একটি বর্গাকার ইস্পাত পাইপ।যদি ফাইলিং উপাদান প্রয়োজন হয়এটি স্টিলের মরীচিটির ভিতরে স্থাপন করা প্রয়োজন। উপরের স্টিলের মরীচিটি প্লেটের উপরে স্থির করা উচিত যাতে এর উপরের পৃষ্ঠটি প্লেটের উপরের প্রান্তের সাথে ফ্লাশ হয়।প্রতিটি ইস্পাত মরীচি এবং প্লেট বাইরের প্রান্তে একটি অনুভূমিক গর্ত আছেএই প্যাডটি চারটি রাবার বুশিং দ্বারা ফ্রেমের সাথে সংযুক্ত থাকে।যার ব্যাস প্রায় ৩২ মিমি এবং বেধ ২০ মিমি.2.২ জিবি অগ্নি প্রতিরোধী ইম্প্যাক্ট ব্র্যাকেট:
2.2.1EC60331-1
ক্যাবলের বাইরের ব্যাসার্ধ 20 মিমি এর বেশি, ইমপ্যাক্ট টেস্ট লেডারের ফ্রেমটি স্টিলের ফ্রেম নিয়ে গঠিত,সিঁড়ি ফ্রেম দুটি মধ্যে কেন্দ্রীয় উল্লম্ব ইস্পাত উপাদান বাম এবং ডান দিকে নিয়ন্ত্রিত করা যেতে পারে, পরীক্ষার সিঁড়ি ফ্রেমের দৈর্ঘ্য 1200 + 100 মিমি, উচ্চতা 600 + 50 মিমি, পরীক্ষার সিঁড়ি ফ্রেমের মোট ভর 24 + 1 কেজি (জাতীয় মান 18 + 1 কেজি) ।

2.3 তাপ উৎসঃ AGF-1857B অনুযায়ী বার্নার, নল দৈর্ঘ্য 500 মিমি

2.4 তাপমাত্রা পরিমাপঃ ১.৫ মিমি ব্যাসার্ধের একটি বর্মযুক্ত থার্মোমিটার, থার্মোমিটারটি দেয়ালের মধ্য দিয়ে রাখুন এবং থার্মোমিটারের এক প্রান্তটি দেয়ালের থেকে ৮-১০ মিমি দূরে রাখুন।তাপমাত্রা নিম্নলিখিত পদ্ধতি দ্বারা পরিমাপ করা হয়: একটি প্রান্তে 3 মিমি ব্যাসার্ধ + 5%, দৈর্ঘ্য 300 মিমি সহ কার্বন ইস্পাত রড, এটিতে একটি থার্মোমিটার বাঁধুন, যাতে এটি রডের তাপমাত্রা পরিমাপ করতে পারে। রডটি ধরুন এবং এটি শিখাটির কাছাকাছি রাখুন,এটা 40mm থেকে 50mm দূরে বিখ্যাত থেকে রাখাযখন অগ্নি তাপমাত্রা ৯৫০°C-এ পৌঁছায়, তখন ইস্পাত রডের তাপমাত্রা ১০ থেকে ২০ সেকেন্ডে ৪০০°C-এ পৌঁছায়, যখন অগ্নি তাপমাত্রা ৬৫০°C-এ পৌঁছায়, তখন ইস্পাত রডের তাপমাত্রা ২০ থেকে ৪০ সেকেন্ডে ৪০০°C-এ পৌঁছায়।

2.5 পরীক্ষার অগ্নি তাপমাত্রাঃ 950 + 40 °C।

2.6 কম্পন ডিভাইসঃ একটি কম কার্বন ইস্পাত রড (আকার 25mm + 5%, দৈর্ঘ্য 600mm + 5%) গঠিত। রডের লম্বায় অংশটি প্রাচীরের সমান্তরাল এবং প্রাচীরের শীর্ষের 200mm উপরে।একটি অক্ষ এটিকে দুই ভাগে বিভক্ত করে, 200 মিমি এবং 400 মিমি, দেয়ালের মুখোমুখি লম্বা অংশ। 60 * সেলসিয়াসে একটি সমান্তরাল অবস্থান থেকে দেয়ালের মাঝখানে 30 + 2 সেকেন্ডের দূরত্বে পড়ে।2.6 পরীক্ষার ভোল্টেজঃ 100~1000V নিয়মিত।
2.7 পরীক্ষার স্রোতঃ 100 ~ 260mA নিয়মিত

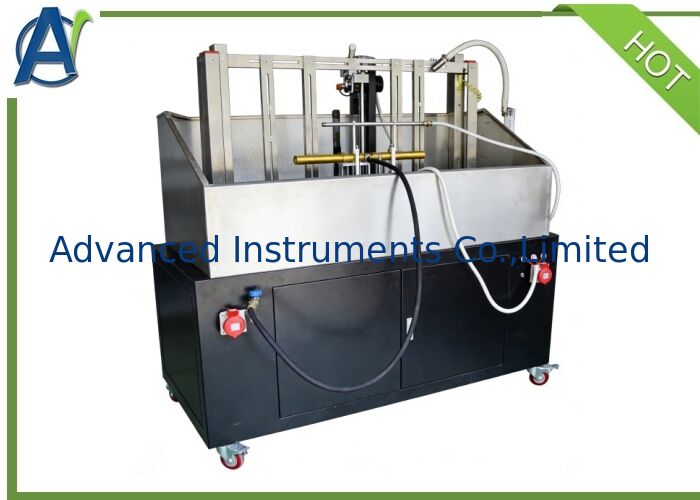

3. বি এস জল ও অগ্নি প্রতিরোধের পরীক্ষা

3.1 তাপ উৎসঃ AGF-1857B অনুযায়ী, একটি বার্নার যার নল দৈর্ঘ্য 500 মিমি।3.2 তাপমাত্রা পরিমাপঃ তারের পৃষ্ঠের নীচে ১.৫ মিমি ব্যাসের একটি বর্মযুক্ত থার্মোমিটার স্থাপন করুন3.3 পরীক্ষার শিখা তাপমাত্রাঃ 650°C +40C
3.4 জল স্প্রেঃ পরীক্ষার স্ট্যান্ডের উপর একটি ঝরনা ডোজ মাউন্ট করা, বার্নারের মাঝখানে, চাপ 250kPa থেকে 350kPa, নমুনাগুলির চারপাশে 0.25L/m' থেকে 0.30L/m' জল স্প্রে করুন।এই হার পরিমাপ একটি সংগ্রহ ট্রে প্রয়োজন, এই ট্রেটির যথেষ্ট গভীরতা থাকা উচিত যাতে তার দীর্ঘ অক্ষটি তারের অক্ষের সমান্তরাল হয় এবং কেন্দ্রে স্থাপন করা হয়। এই ট্রেটি প্রায় 100 মিমি প্রশস্ত 400 মিমি দীর্ঘ।
3.5 নমুনাঃ নমুনাটি সমাপ্ত পণ্য থেকে 1500 মিমি বড়, এবং পরিবেষ্টিত তাপমাত্রায় নমন পরীক্ষা করা হয়েছে, প্রতিটি প্রান্তে 100 মিমি আবরণ এবং লেপ স্তর অপসারণ।ক্যাবলের শেষের সীসা তারগুলিকে বৈদ্যুতিক সংযোগ এবং নির্মাতাদের পরামর্শ অনুসারে সঠিকভাবে পরিচালনা করা উচিত3.6 পরীক্ষার ভোল্টেজঃ 100 ~ 1000V নিয়মিত
3.7 পরীক্ষার স্রোতঃ 100 ~ 260mA নিয়মিত

কারিগরি বিবরণ

• অগ্নি প্রতিরোধের পরীক্ষার ক্রেটঃ 1500mm ((W) x 700mm ((D) x 1200mm ((H)

1500mm ((W) x800mm ((D) x1575mm ((H)

•কন্ট্রোল চেম্বারের আকারঃ ১৫৮০mm ((W) x৮২৫mm ((D) x১২০০mm ((H)

•জল ট্যাঙ্কের আকারঃ ১২৭০mmx১২০০mmx৯০০mm
•টেস্ট চেম্বারঃ (গ্রাহক দ্বারা সরবরাহ করা হয়)
• বায়ু উৎসঃ প্রোপেন, শুকনো সংকুচিত বায়ু (গ্রাহক সরবরাহ করেন)

• পাওয়ার সাপ্লাইঃ তিন-ফেজ পাঁচ-ক্যার AC380V 50/60Hz 30A।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

ডেলিভারি সময় কত?
প্রায় ৯০ দিন।
আপনার পেমেন্টের শর্তাবলী কি?
৩০% টি/টি দ্বারা অগ্রিম পরিশোধ, ৭০% টি/টি দ্বারা শিপিংয়ের আগে পরিশোধ।
আপনার গ্যারান্টি কি?
সমস্ত পণ্যের গ্যারান্টি 1 বছর। এই সময়ের মধ্যে,আমরা আমাদের দ্বারা সৃষ্ট সমস্ত ত্রুটির জন্য দায়ী। এবং আমরা সারা জীবন প্রযুক্তিগত সহায়তা সরবরাহ করতে পারি।
আপনি প্রশিক্ষণ প্রদান করতে পারেন?
আমরা আমাদের কারখানায় প্রশিক্ষণ এবং অনলাইন প্রশিক্ষণ বিনামূল্যে সরবরাহ করতে পারি। যদি সাইটে ইনস্টলেশন এবং প্রশিক্ষণ প্রয়োজন হয়, দয়া করে টিকিট, আবাসন এবং বেতন প্রতি ব্যক্তির জন্য 280 ডলার / দিন প্রদান করুন।
