I. পণ্যের পরিচিতি
এনবিএস স্মোক ডেনসিটি টেস্ট চেম্বারের পরীক্ষার পদ্ধতি মার্কিন যুক্তরাষ্ট্রের ন্যাশনাল ইনস্টিটিউট অফ স্ট্যান্ডার্ডস অ্যান্ড টেকনোলজি NIST (এনবিএস-এর পূর্বসূরী) থেকে উদ্ভূত হয়েছে এবং এটি অনেক টেস্টিং ক্ষেত্রে প্রচার ও প্রয়োগ করা হয়েছে।
এই পরীক্ষার পদ্ধতিটি প্লাস্টিক পণ্য, রেল ট্রানজিটের অ-ধাতব উপকরণ, জাহাজের অ-ধাতব উপকরণ, তার এবং কেবল পণ্য ইত্যাদির ধোঁয়ার ঘনত্ব স্তর সনাক্ত করতে ব্যবহার করা যেতে পারে। এই পরীক্ষার পদ্ধতি অনুসারে, সাধারণত প্রযোজ্য মানগুলি হল ASTM E662, ISO 5659-2, এবং জাতীয় মানগুলিতে NES 711 স্মোক ডেনসিটি টেস্টিং পদ্ধতি।
এই পরীক্ষা মানটি পূর্ববর্তী বিল্ডিং মেটেরিয়াল স্মোক ডেনসিটি টেস্টার পদ্ধতির চেয়ে আরও নির্ভুল পরীক্ষার ফলাফল প্রদান করে। একই সময়ে, অপটিক্যাল সেন্সর আরও নির্ভুল    ফটোমাল্টিপ্লায়ার টিউব ব্যবহার করে, যা বাক্সের মধ্যে ধোঁয়ার উপাদানের সূক্ষ্ম পরিবর্তনগুলি ধরতে পারে; যদি অন্যান্য টেস্টিং ডিভাইস নির্বাচন করা হয়, যেমন ডেলগে গ্যাস ডিটেকশন টিউব, এভিয়েশন স্ট্যান্ডার্ড স্মোক টক্সিসিটি টেস্টিং করা যেতে পারে, এবং এটি ধোঁয়ার উপাদানের গুণগত ও পরিমাণগত বিশ্লেষণ সম্পন্ন করতে FTIR ফুরিয়ার ইনফ্রারেড ট্রান্সফর্ম সরঞ্জামের সাথে সংযুক্ত করা যেতে পারে।

II. কর্মক্ষমতা বৈশিষ্ট্য

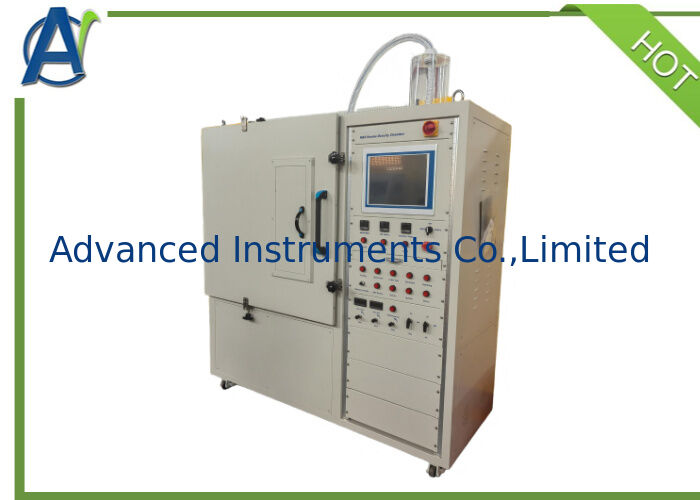

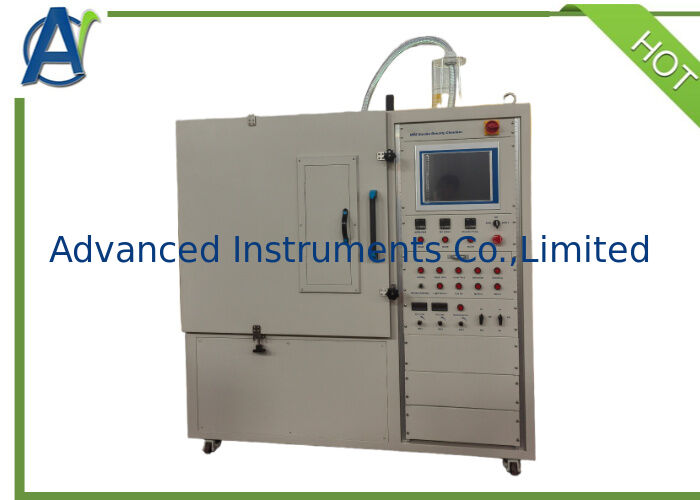

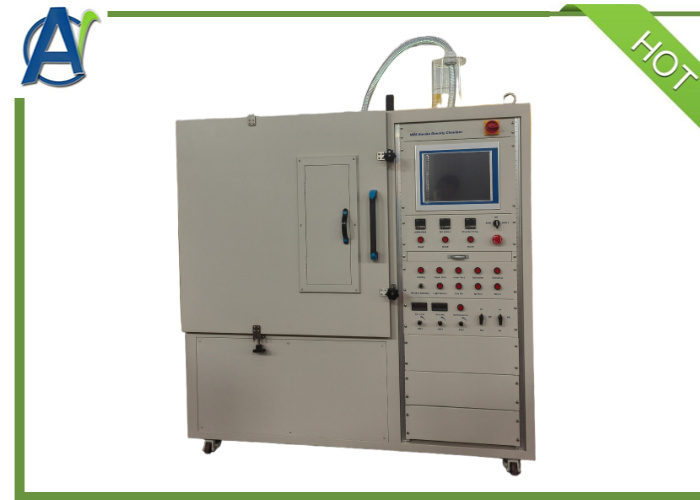

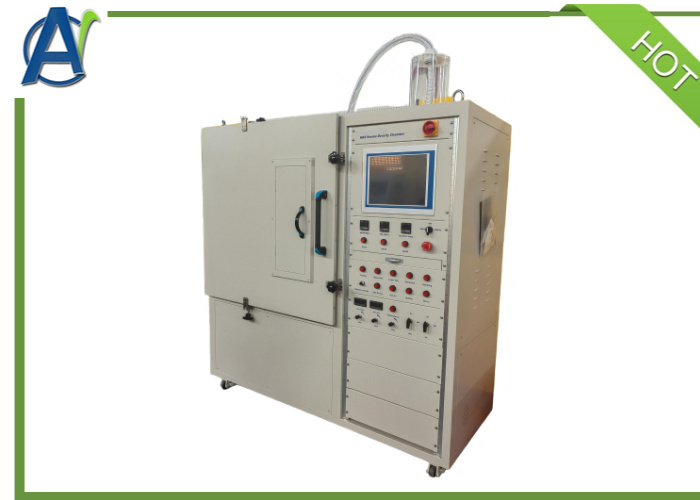

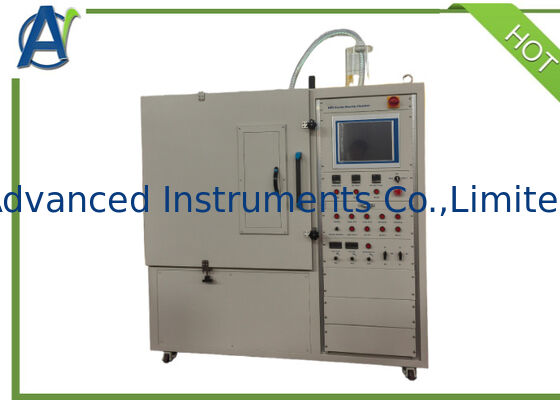

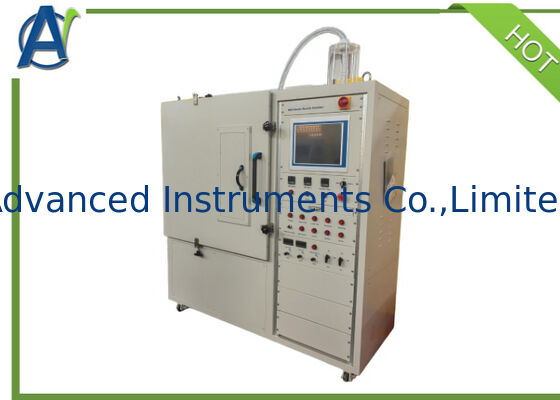

1. স্মোক ডেনসিটি বক্স টেস্টিং চেম্বারের অভ্যন্তরীণ মাত্রা হল 914mm X 914mm X 610 মিমি, এবং অভ্যন্তরীণ ও বাহ্যিক উভয় দেয়াল PTFE কোটিং দিয়ে তৈরি, যা শক্তিশালী ক্ষয়কারী গ্যাসের ক্ষয় প্রতিরোধ করতে পারে এবং বাক্সের পরিষেবা জীবনকে ব্যাপকভাবে বাড়িয়ে তুলতে পারে;

2. বাক্সটি একটি সম্পূর্ণ খোলা দরজা ডিজাইন স্কিম গ্রহণ করে, যা ব্যবহারকারীদের টেস্টিং বক্সের ভিতরের অংশ পরিষ্কার করা সহজ করে তোলে। বিভিন্ন স্ট্যান্ডার্ড টেস্টিং আনুষাঙ্গিক প্রতিস্থাপন করার সময়, দক্ষতাও ব্যাপকভাবে বৃদ্ধি করা যেতে পারে;

3. টেস্ট বক্স কম্পার্টমেন্টের বাইরের দেয়ালে সহায়ক হিটিং ডিভাইস ইনস্টল করুন এবং বিভিন্ন স্ট্যান্ডার্ডের প্রয়োজনীয়তা অনুসারে বাক্সের ভিতরে তাপমাত্রা সেট করুন;

4. বাক্সের ভিতরে বিস্ফোরণ-প্রতিরোধী অ্যালুমিনিয়াম ফয়েল ডিভাইস ইনস্টল করুন, যা দুর্ঘটনার ক্ষেত্রে টেস্টিং কর্মীদের ব্যক্তিগত ঝুঁকি কমাতে পারে;

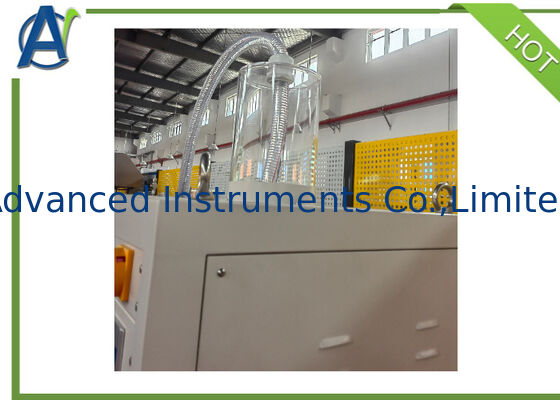

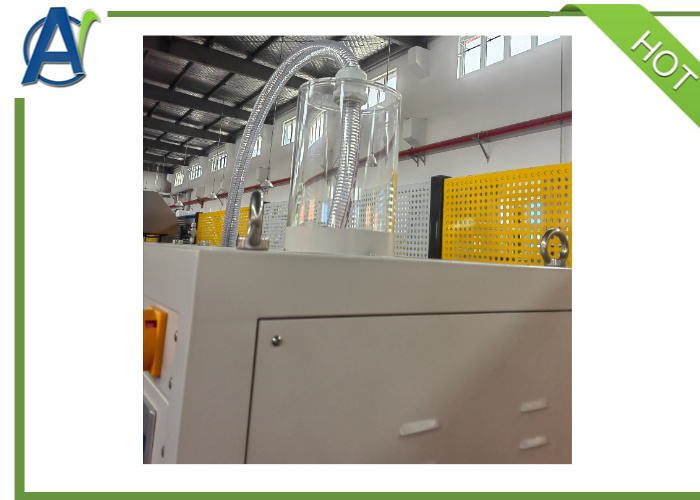

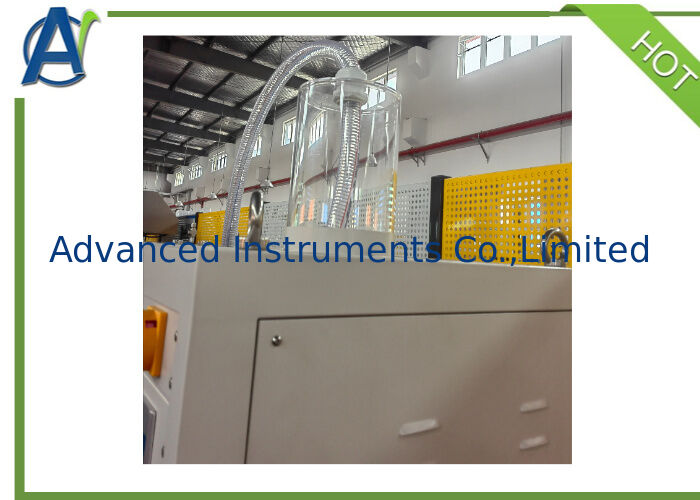

5. বাক্সের শীর্ষে একটি প্রেসার রিলিফ পোর্ট রয়েছে, যা একটি প্রেসার রেগুলেটিং ক্যাপাসিটি বোতলের সাথে সংযুক্ত এবং বাক্সের অভ্যন্তরীণ চাপ নিয়ন্ত্রণ করতে পারে;

6. বাক্সের উপরে এবং নীচে উভয় দিকে ধোঁয়া শ্বাস নেওয়া এবং নিষ্কাশনের জন্য স্বয়ংক্রিয় চলন্ত সিলিন্ডার লাগানো আছে;

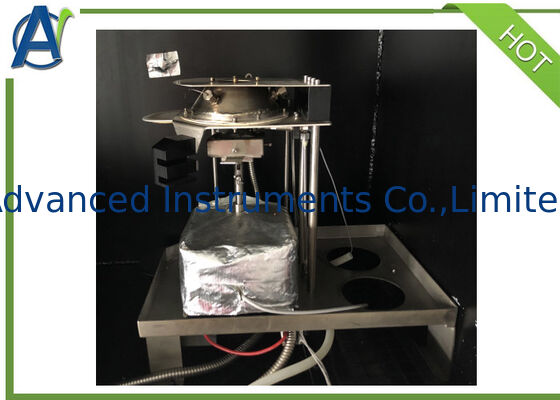

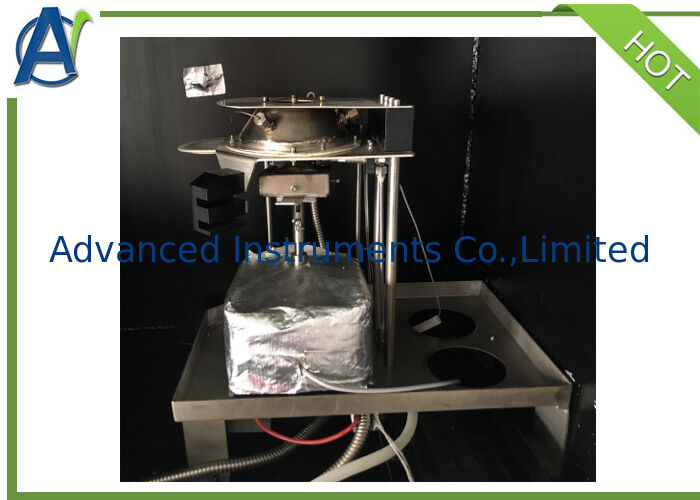

7. ASTM E662 রেডিয়েশন ফার্নেস ডিভাইস দিয়ে সজ্জিত, এটি 25KW/M2 তাপীয় বিকিরণ আউটপুট সরবরাহ করতে পারে;

8. ASTM E662 স্ট্যান্ডার্ড সিক্স হেড বার্নার দিয়ে সজ্জিত, এটি শিখা দহন পরীক্ষার জন্য রেডিয়েশন ফার্নেসের সাথে একত্রে ব্যবহার করা যেতে পারে;

9. এয়ার-কুলড কপার প্লেট ক্যালোরিমিটার সরবরাহ করুন, যা পরীক্ষার সময় ব্যাক কুলিং পদ্ধতি ব্যবহার করে এর পৃষ্ঠের তাপমাত্রা সামঞ্জস্য করতে পারে;

10. ISO 5659-2/GB/T8323 রেডিয়েশন কোন ডিভাইস দিয়ে সজ্জিত, এটি 50KW/M2 তাপীয় বিকিরণ আউটপুট সরবরাহ করতে পারে;

11. ISO 5659-2/GB/T8323 স্ট্যান্ডার্ড ওপেন ফ্লেম বার্নার সরবরাহ করুন, যা রেডিয়েশন কোনের সাথে শিখা দহন পরীক্ষার জন্য ব্যবহার করা যেতে পারে;

12. SB ওয়াটার-কুলড হিট ফ্লো মিটার সরবরাহ করুন, সাথে স্ট্যান্ডার্ড পরিমাপ সার্টিফিকেট;

13. এটি একটি স্ব-চলাচলকারী কুলিং ওয়াটার সোর্স দিয়ে সজ্জিত করা যেতে পারে, বাহ্যিক কুলিং ওয়াটার সোর্সের প্রয়োজন ছাড়াই, যা ব্যবহারকারীদের জন্য সুবিধাজনক;

14. ওয়েইং ডিভাইস দিয়ে সজ্জিত, MOD স্মোক ডেনসিটি টেস্টিং এবং মেটেরিয়াল থার্মোগ্রাভিমেট্রিক টেস্টিং পরিচালনা করতে সক্ষম;

15. সেন্সরের পরিসীমা 0-2000g এবং নির্ভুলতা 0.1g;

16. NES 711 ওপেন ফ্লেম বার্নার এবং মিক্সিং ফ্যান (ঐচ্ছিক) দিয়ে সজ্জিত;

17. রেডিয়েশন ফার্নেস এবং রেডিয়েশন কোনের মধ্যে সুইচিং এভিয়েশন জয়েন্ট দ্বারা সংযুক্ত, এবং ব্যবহারকারীদের বিভিন্ন স্ট্যান্ডার্ড টেস্টিং ডিভাইসের মধ্যে প্রতিস্থাপন সম্পন্ন করার জন্য কেবল প্লাগ এবং আনপ্লাগ করতে হবে;

18. বাক্সের শীর্ষে একটি অপটিক্যাল ক্যাসেট ইনস্টল করা আছে, এবং আলোর উৎস হল S-4 ফ্রিকোয়েন্সি রেসপন্স সহ একটি সাইড উইন্ডো টাইপ ফটোমাল্টিপ্লায়ার টিউব। ট্রান্সমিটেন্স নির্ভুলতা 0.0001% পর্যন্ত পৌঁছাতে পারে;

19. এটি স্বয়ংক্রিয়ভাবে তিনটি স্তরে সুইচ করতে পারে: ক্লিয়ার, ফিল্টার এবং ডার্ক, ধোঁয়ার ঘনত্বের অবস্থার পরিবর্তনের উপর ভিত্তি করে;

20. ক্যাসেটে ND2 নিউট্রাল এক্সপ্যানশন ফিল্টার ইনস্টল করা কেবল ব্যবহারকারীর স্ব-ক্যালিব্রেশন সহজ করে না, পরীক্ষার সময় স্বয়ংক্রিয়ভাবে গিয়ার পরিবর্তনও করে;

21. বাক্সের নীচের অংশটি একটি ইনক্যান্ডেসেন্ট আলোর উৎস, যা অভিন্ন আলোর স্পট আউটপুট সরবরাহ করতে পারে;

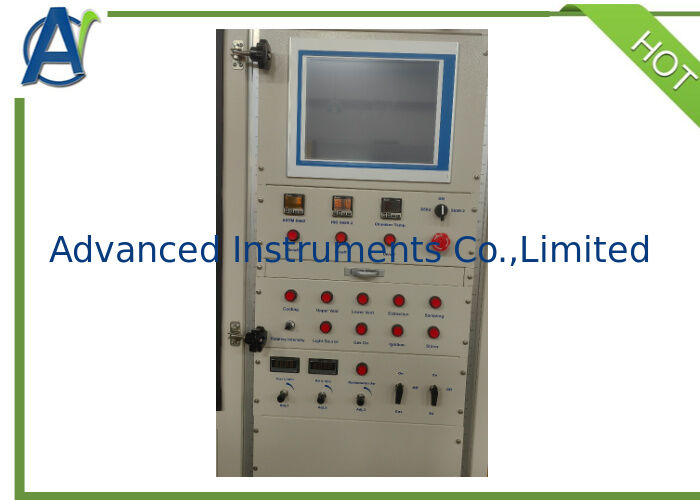

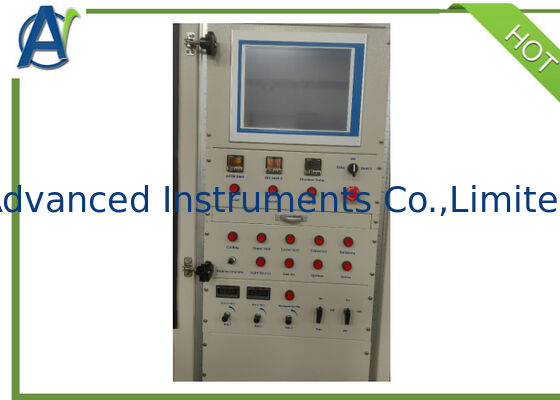

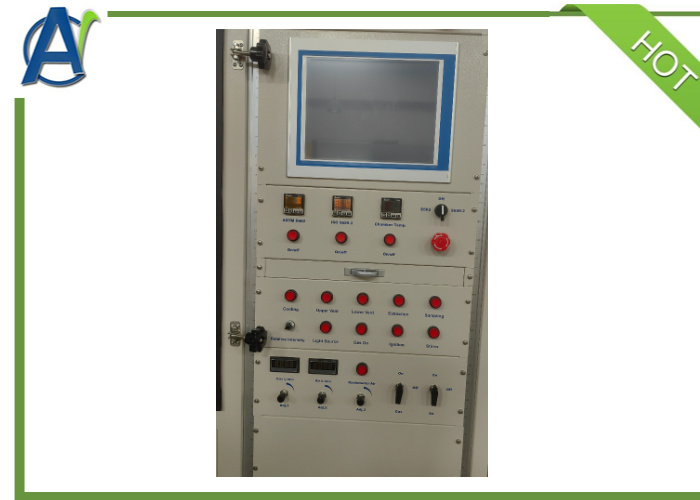

22. স্মোক ডেনসিটি টেস্টিং বক্সটি একটি ইন্টিগ্রেটেড সিস্টেম হিসাবে ডিজাইন করা হয়েছে, যা একটি টাচ স্ক্রিন কম্পিউটার দিয়ে সজ্জিত। ব্যবহারকারীরা কম্পিউটারের মাধ্যমে পুরো প্রক্রিয়া সেট এবং নিয়ন্ত্রণ করতে টেস্টিং সফ্টওয়্যার ব্যবহার করতে পারেন

III. ইনস্টলেশন প্রয়োজনীয়তা

ISO 5659-2 বনাম ASTM E662

উভয় মানই NBS সিঙ্গেল ক্লোজড স্মোক চেম্বার ব্যবহার করে এবং আলোর অ্যাটেনুয়েশন দ্বারা ধোঁয়ার নির্দিষ্ট অপটিক্যাল ডেনসিটি (Ds) পরিমাপ করে। তবে স্পেসিমেন মাউন্টিং, হিটার টাইপ, হিট ফ্লাক্স এবং প্রয়োগের ক্ষেত্র উল্লেখযোগ্যভাবে ভিন্ন। দুটি স্ট্যান্ডার্ডের মধ্যে পরীক্ষার ফলাফল সরাসরি বিনিময়যোগ্য নয়।

আইটেম

ISO 5659-2

2. ISO 5659-2 উচ্চতর হিট ফ্লাক্স (50 kW/m²) অনুমতি দেয়, যা আরও গুরুতর অগ্নি এক্সপোজার অনুকরণ করে।

3. ASTM E662 হল ঐতিহাসিক মূল NBS স্মোক চেম্বার পদ্ধতি; ISO 5659-2 চেম্বারটি অভিযোজিত করেছে কিন্তু হিটিং এবং নমুনা সেটআপ পুনরায় ডিজাইন করেছে।

সাধারণ ব্যবহার

ISO 5659-2: EN 45545 (রেল), IMO মেরিন মেটেরিয়ালস, ইইউ প্লাস্টিক ফায়ার রিকোয়ারমেন্টস

ASTM E662: ইউএস বিল্ডিং কোড, এয়ারক্রাফট ইন্টেরিয়রস, এনএফপিএ রিকোয়ারমেন্টস
